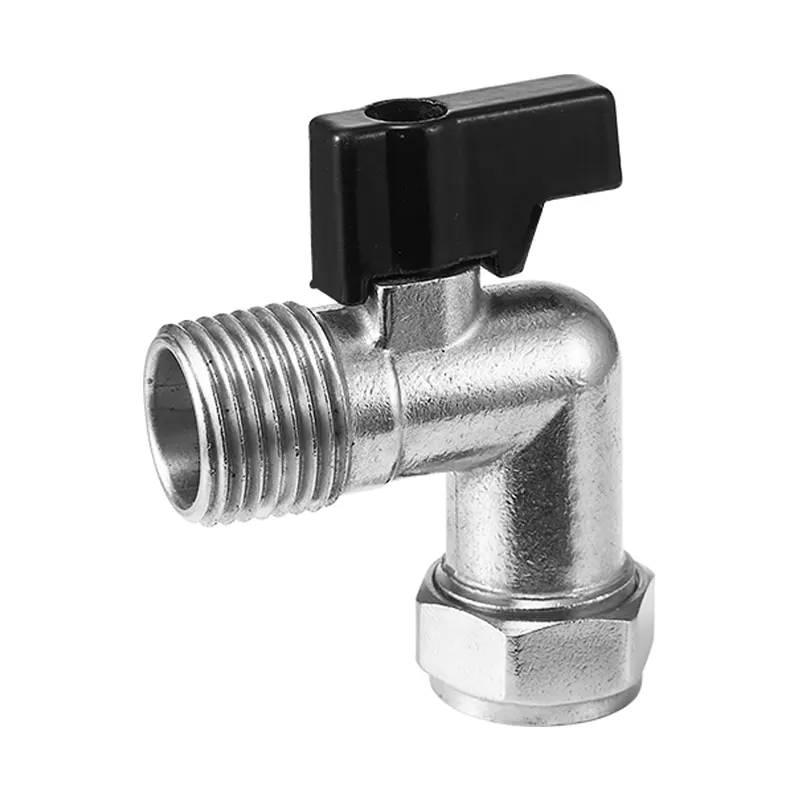

外ねじ90°ベント全真鍮ボールバルブがコンパクトなパイプラインレイアウトに最適な理由

設計者が 90 度の方向転換と独立した遮断制御を必要とする配管ルートを扱う場合、おねじ90°曲り全真鍮ボールバルブ2 つの機能を 1 つのユニットに統合します。従来のパイプライン ソリューションでは、標準のボール バルブとエルボ フィッティングを組み立てることが多く、追加の接続ジョイントが作成されます。追加のジョイントごとに潜在的な漏れポイントが追加され、限られたキャビネットまたは機器の内部スペース内の全体的な占有スペースが増加します。一体型のベント構造により余分なエルボ部品が不要となり、フルボア流路を確保し流体伝達時の圧力損失を低減します。

1. アングル型パイプラインバルブのコア設計ロジック

アングルタイプのボールバルブは、従来のストレートスルーバルブの構造を再考しました。 90 度曲がったボディは方向転換を完了し、内部のボール機構は 4 分の 1 回転の開閉操作を実現します。フルボアの内部チャネルにより、内径が接続パイプラインと一致するように維持され、多くの通常のアングルストップバルブに一般的に存在する流れの収縮が回避されます。媒体は明らかな流れ抵抗の上昇なしに通過できます。

おねじの端は、一致するパイプポートへの直接ねじ接続をサポートします。接続作業時に溶接や複雑な特殊工具は必要ありません。この特性により、現場での組み立てやその後のメンテナンスの分解が容易になります。エンジニアは、周囲のパイプラインセグメントを破壊することなく、このバルブを交換または検査できます。

• 統合された 90 度の曲げにより、余分なエルボ継手と中間ジョイントが不要になります
• フルボアボール構造により安定した流量と低い圧力損失を維持
• おねじインターフェースは広く採用されている標準パイプ接続仕様に適合します
• 1/4 回転手動操作により、素早い開閉応答が得られます。

多くのコンパクトな機械的エンクロージャや壁掛け配管レイアウトは、この構造コンセプトの恩恵を受けています。おねじ90°曲り全真鍮ボールバルブ冗長な継手の組み合わせを排除し、パイプライン全体の空間配置を最適化します。

2. 流体制御部品用の黄銅材料の性能

真鍮は、流体制御ハードウェアとして広く信頼されている合金です。バランスの取れた機械的強度、耐食性、微細加工性を実現します。水、圧縮空気、低圧ガス、および互換性のある油媒体の動作環境において、黄銅素材は長期の媒体接触による酸化や緩やかな劣化に耐性があります。一部の軽量合金の代替品と比較して、認定真鍮バルブ本体は通常の作動圧力サイクル下でも構造の安定性を維持します。

製造精度は最終的なシール性能に直接影響します。ボールコア、バルブシート、ねじ面の精密な機械加工により、可動部品間の厳密な一致が保証されます。加工精度が低いと、原材料が標準要件に達していても、隠れた漏洩リスクが発生します。シールシートの材質も重要な役割を果たし、急速な劣化や永久変形を起こすことなく繰り返しの開閉サイクルをサポートします。

一般的な弁体の材質比較

材料の選択は、実際の使用媒体および周囲環境に一致する必要があります。おねじ90°曲り全真鍮ボールバルブ本体材質に真鍮を採用しており、腐食リスクが許容範囲内に収まる一般的な配管や機械流体制御のシナリオをターゲットとしています。

3. 現実世界のアプリケーション シナリオ

設置場所が異なると、アングルタイプのボールバルブに対して独自の空間的および機能的要件が生じます。パイプラインが機器のインターフェース付近で 90 度回転する必要がある場合、このバルブを使用すると全体の配管スキームを大幅に簡素化できます。

住宅および商業用配管システム

壁に隠されたパイプラインやキャビネットの下の給水回路は、狭い設置スペースに面することがよくあります。従来のバルブとエルボのアセンブリでは、占有スペースが大きすぎます。統合されたベントバルブにより、壁出口パイプと端末機器が直接接続され、接続数量が削減されます。業務用トイレ内の衛生施設および給水分岐所の分岐遮断箇所に適用されます。

機械装置補助流体回路

エアコンプレッサー、小型処理装置、冷却システムでは、90 度の回転位置でのローカル遮断が必要になることがよくあります。外部ネジ インターフェイスは、機器のネジ ポートに直接接続します。オペレーターは、メインシステムのパイプラインを閉じることなく、機器のデバッグや定期メンテナンスのために媒体の流れを素早く遮断できます。

軽負荷の工業用流体移送

工場の圧縮空気分岐パイプラインや低圧流体分配ネットワークには、信頼性の高いローカル遮断ポイントが必要です。コンパクトな寸法により、限られた機器キャビネットのスペース内に複数のバルブユニットを配置できます。フルボア構造により、システムの動作効率を維持するために重要な流量制限が回避されます。

上記設置条件の場合、おねじ90°曲り全真鍮ボールバルブは、方向変更と遮断の両方の要求を満たす統合ソリューションを提供します。

4. 実際の設置と組み立てのガイダンス

たとえ適切に製造されたバルブであっても、不適切な取り付け操作により漏れや早期損傷が発生する可能性があります。現場での組み立て作業では、いくつかの基本原則に従う必要があります。

正式に設置する前に、目視検査を完了する必要があります。バルブ本体の表面、ネジ部、ハンドルの動きを確認してください。ボールコアが全開閉ストロークにわたってスムーズに回転することを確認します。使用後はシール面への傷による損傷を防ぐために、バルブキャビティ内の残留金属片や汚れを取り除いてください。

おねじ継手の場合は、適切なねじシール材を適切に塗布する必要があります。シールテープを巻きすぎると、破片がバルブ内部チャンバーに入り、シールシートを損傷する可能性があります。ねじを締める際はバルブ本体の六角位置に力を加えて締め、ハンドルを握ってバルブ全体を回さないでください。過度のトルクは真鍮本体に亀裂を生じさせたり、雌ねじ構造を損傷したりする可能性があります。

設置後にハンドルを移動できるようにアクセス可能なスペースを確保してください。 90度回転するときにハンドルが壁、キャビネット、または隣接するパイプに衝突しないようにしてください。ハンドルの位置が周囲のコンポーネントと干渉する場合は、調整可能なハンドル構造がローカルのレイアウト条件に適応できるかどうかを確認してください。

注意すべき点は、寧波明大海チェン金属製品有限公司さまざまなプロジェクト環境に真鍮ねじ付きバルブ製品を導入するパートナー向けに、実践的な組み立てのヒントと技術参考資料を提供します。

5. パフォーマンステストと長期サービスに関する考慮事項

設置完了後、圧力と漏れの検査が必要な検証ステップとなります。瞬時に全圧を加えるのではなく、システム圧力を徐々に上げてください。ネジ接続位置とバルブステム領域に漏れや気泡の発生がないか観察してください。完全な開閉サイクルを数回実行し、バルブが作動圧力下で完全な遮断効果を達成できることを確認します。

長期間の運用においては、定期的な目視チェックにより、異常の兆候を早期に発見することができます。パイプライン内に硬い異物が流れていないか注意してください。粒状の不純物はボールコアやバルブシートのシール面を傷つけ、徐々に内部漏れを引き起こす可能性があります。媒体に固体粒子が含まれる場合は、適切なフィルター装置を上流に追加できます。

動作温度と圧力は、製品が定義した範囲内に収める必要があります。定格使用条件を超えると耐用年数が短くなり、隠れた安全上のリスクが生じます。システムが長期間シャットダウンする場合は、可動部品の柔軟性を保つためにバルブの開閉サイクルを定期的に操作してください。

統合されたベントボールバルブは、無数のエンジニアリングプロジェクトにおける現実世界のパイプラインレイアウトのパズルを解決します。慎重な製品の選択、標準化された設置、定期的な状態検査が連携して、長期間稼働する配管システムの安定した流体制御性能を維持します。
